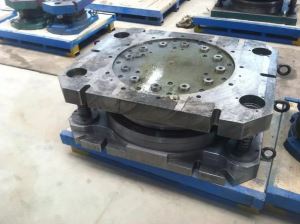

电机定转子铁芯冲压模具技术，是一项集设备、模具、材料和工艺于一体的高新技术。电机定转子铁芯零件采用多工位级进模，精度高、效率高、使用寿命长，在高速冲床上积极冲压，是现代冲压技术的具体使用。冲压过程是带材从卷中出来后，由校平机校平，然后由主动送料装置送料。带材进入模具后，可以完成冲裁、成型、精整、切边、铁芯的主动叠片等工序。定子和转子铁芯级进模的主要结构有以下步骤：

　　1.电机定转子模具采用双导向结构，即上下模座由四个以上的大球型导柱导向，每个卸料设备和上下模座由四个小导柱导向，以保证模具可靠的导向精度。

　　2.从便于制造、检查、修理和组装的技术考虑，电机定子和转子模板选择更多的块结构和组合结构；

　　3.电机定转子具有电机铁芯级进模的特殊结构，如铁芯自动叠片的计数和分离设备(即绘图板结构设备)，此外还有级进模的常见结构，如台阶导向系统、卸料系统(由卸料板主体和分块卸料板组成)、导料系统和安全系统(假交货检测设备)

　　4.由于级进模的主要零件冲头和模具均采用硬质合金，考虑到特点的加工和材料价格，电机定转子冲头采用压板固定结构，模具采用嵌入式结构，便于组装和更换。
